電源ボックス完成

前回の続きから。



まず電源タップのコードの入り口を作ります。

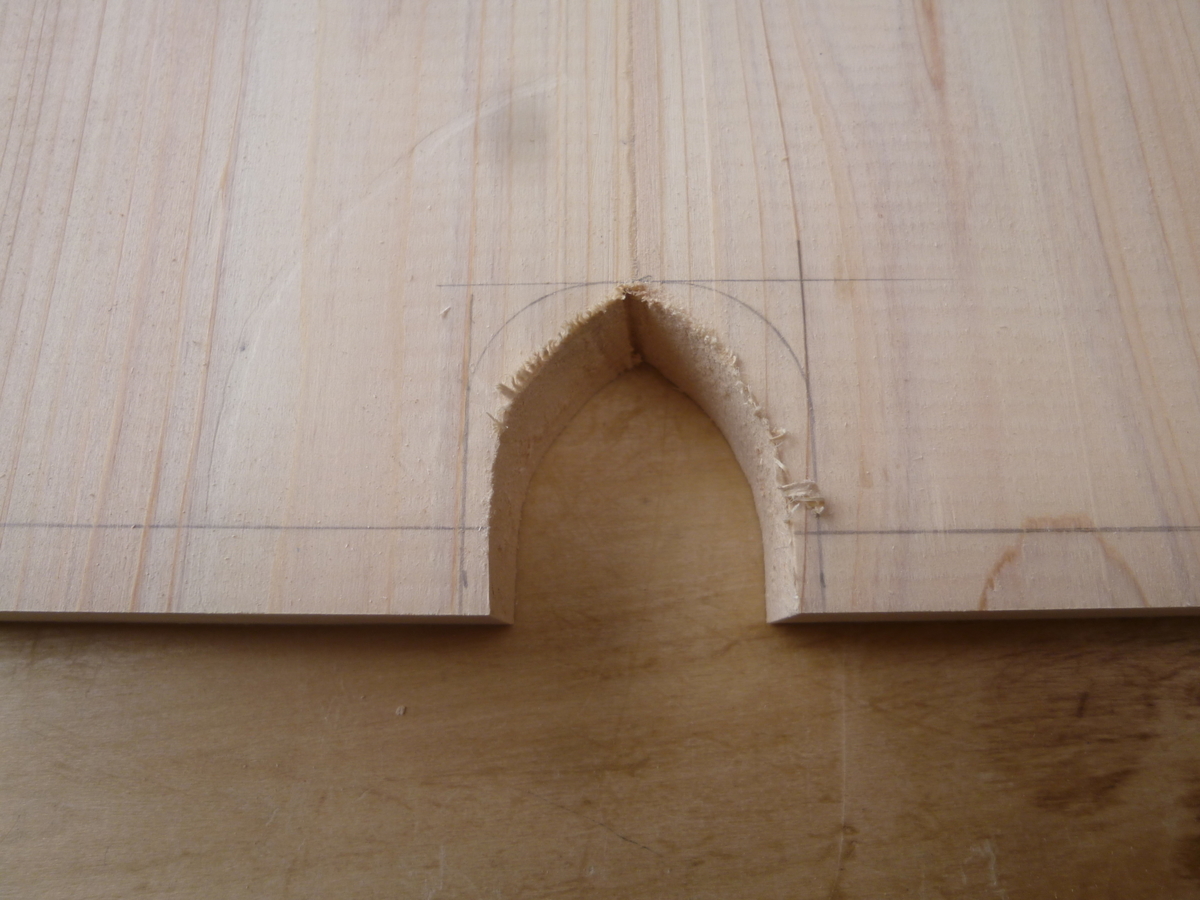

ジグソーで荒めに切込みを入れます。

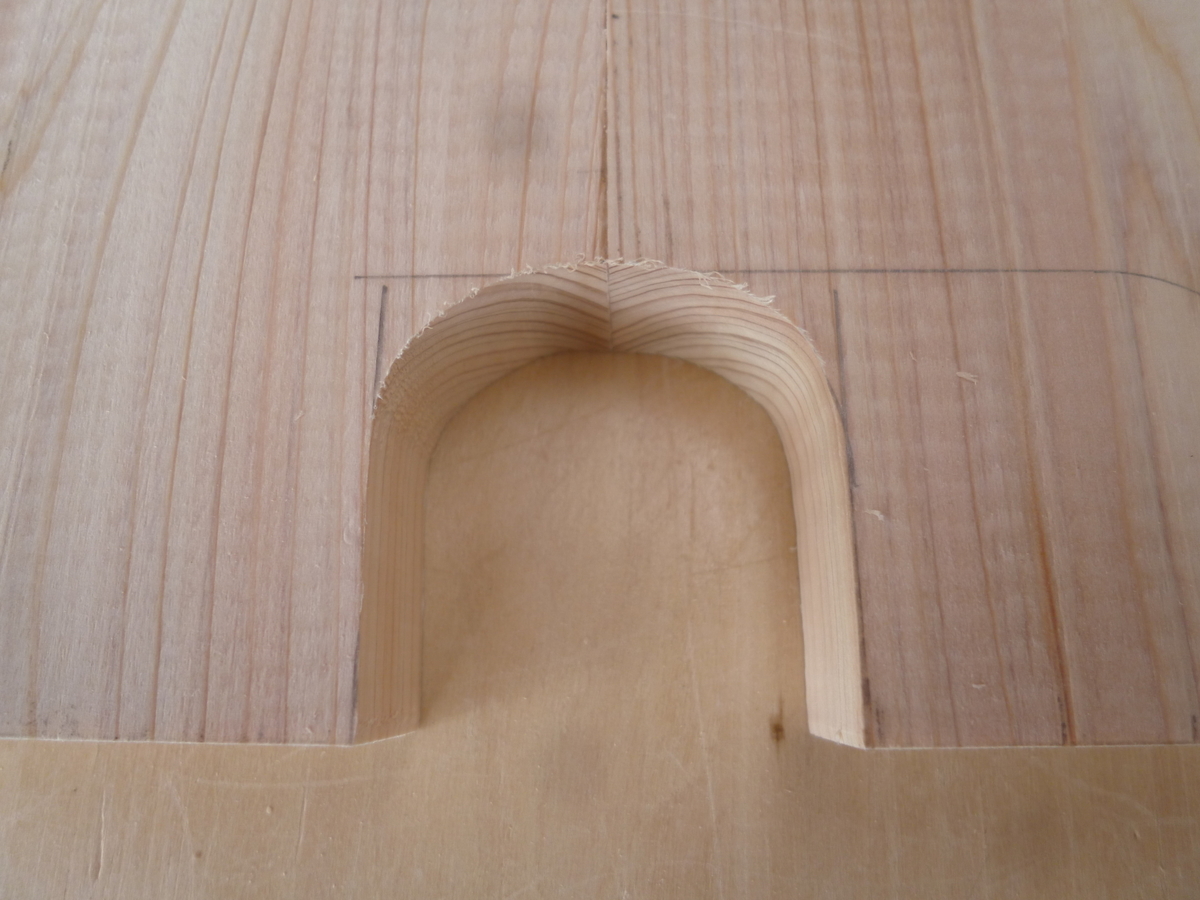

天板加工と同じように、ベースプレートを作り、それになぞってトリマーで仕上げます。

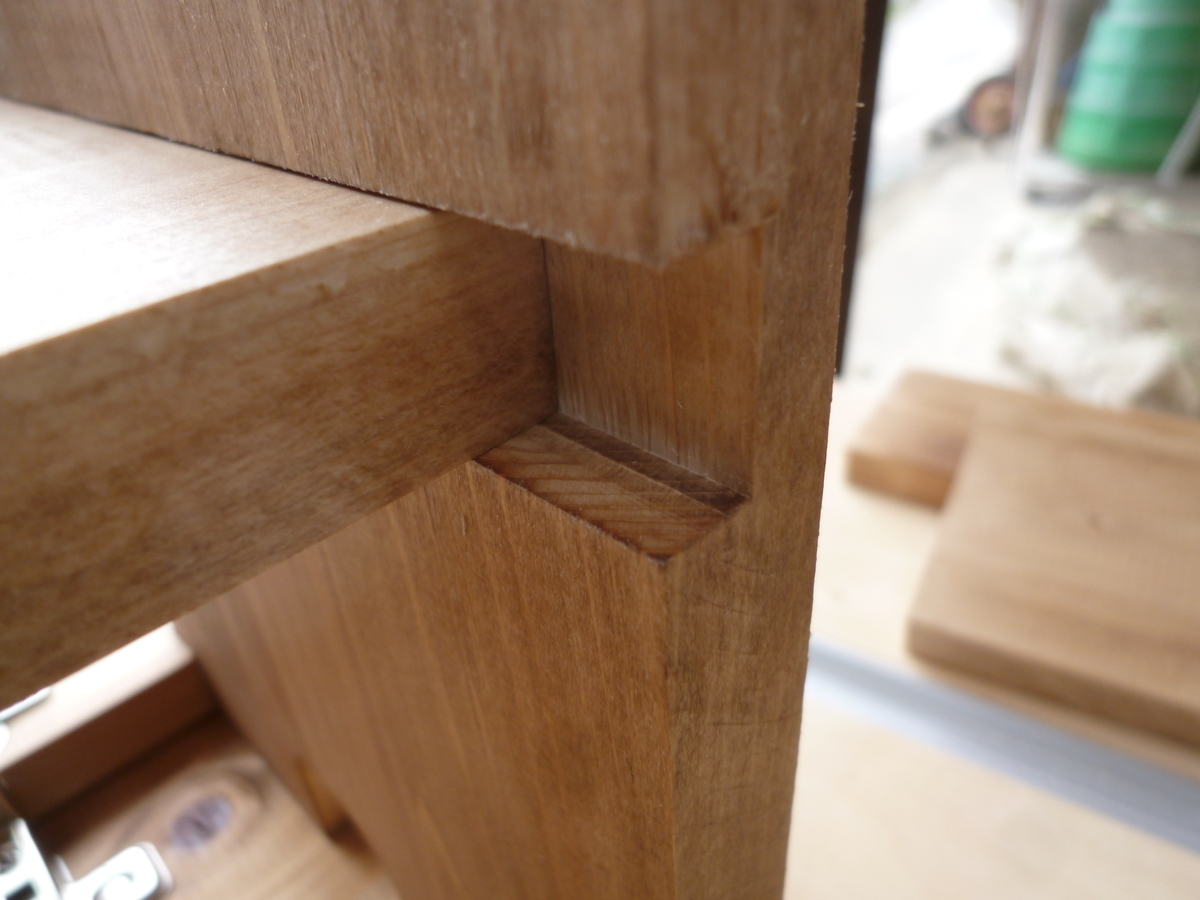

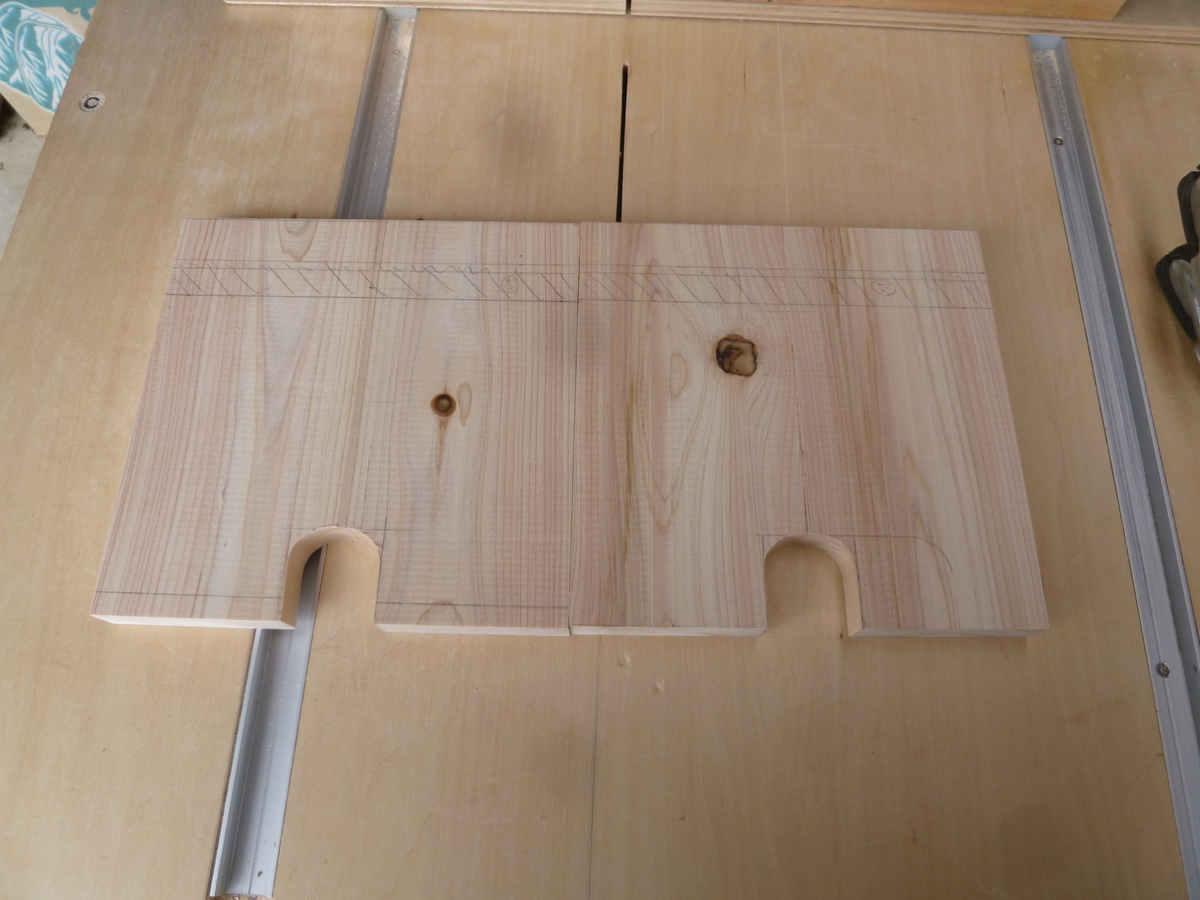

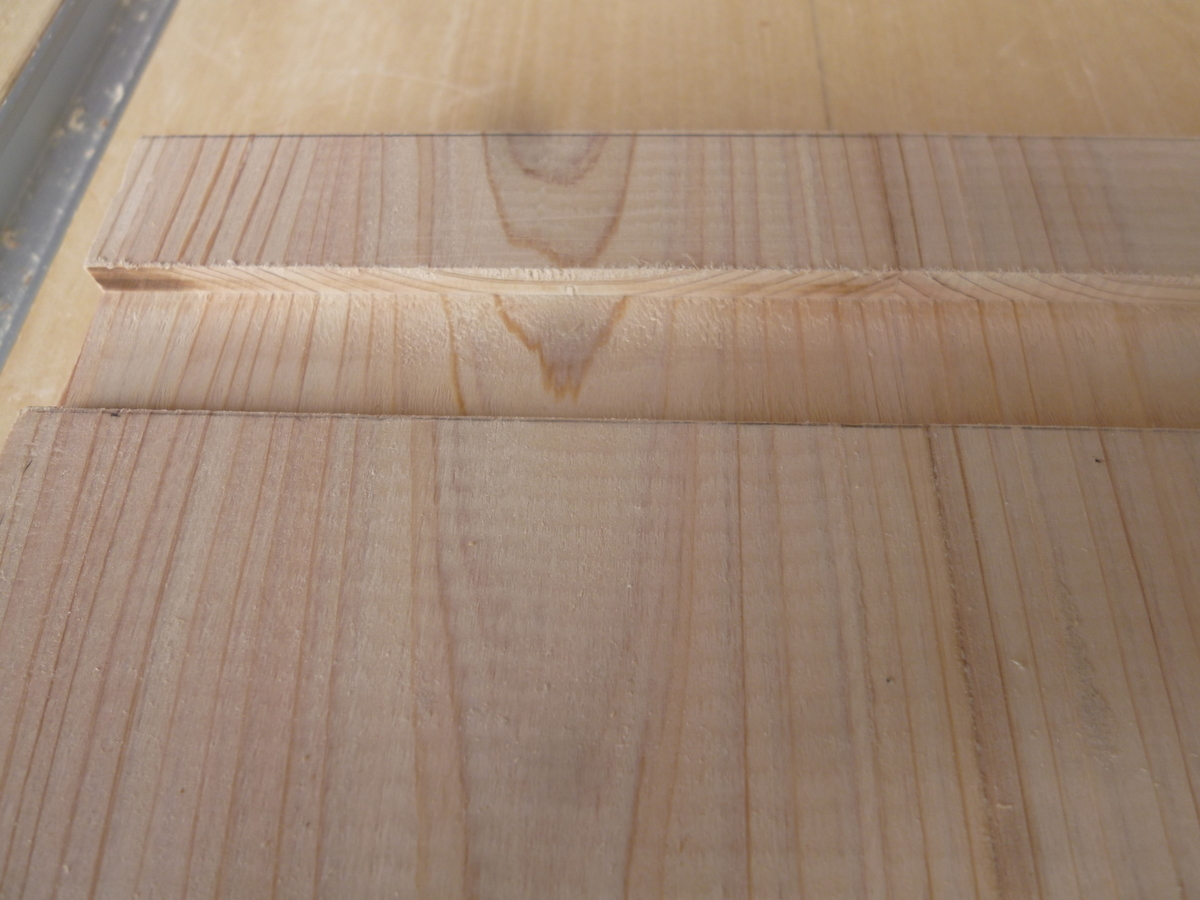

次に真ん中上の斜線を引いたところは、大入り加工するためのもの。



天板の厚み20mm幅で、深さ10mmになるように同じくトリマーで加工。

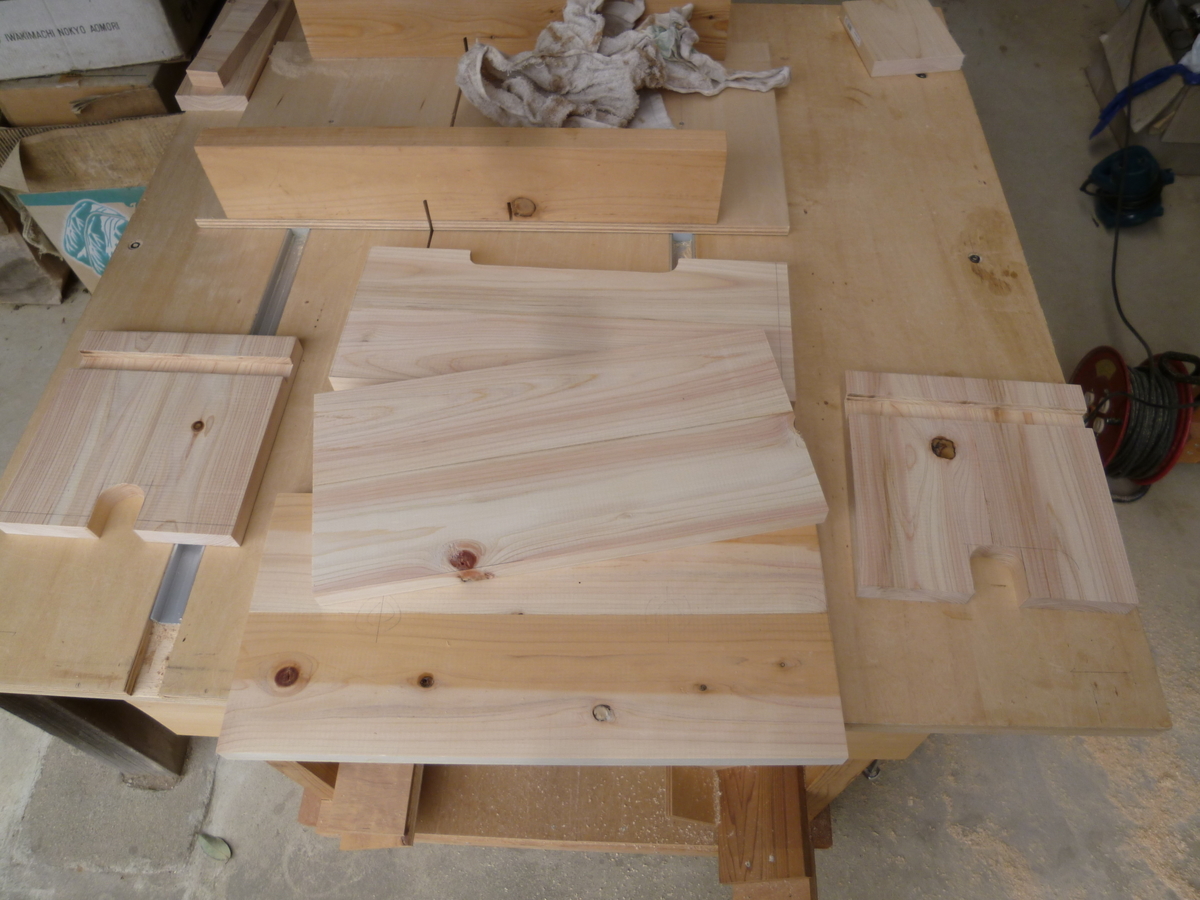

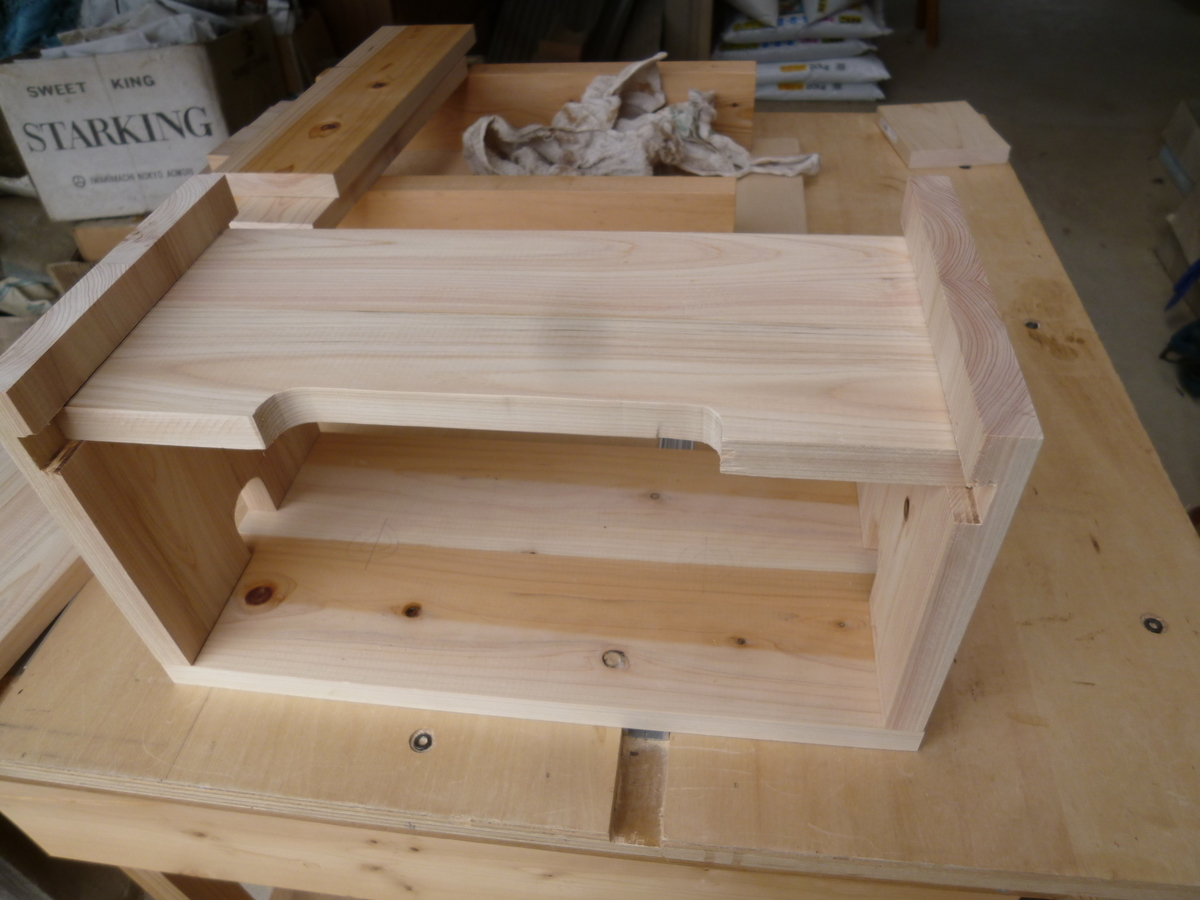

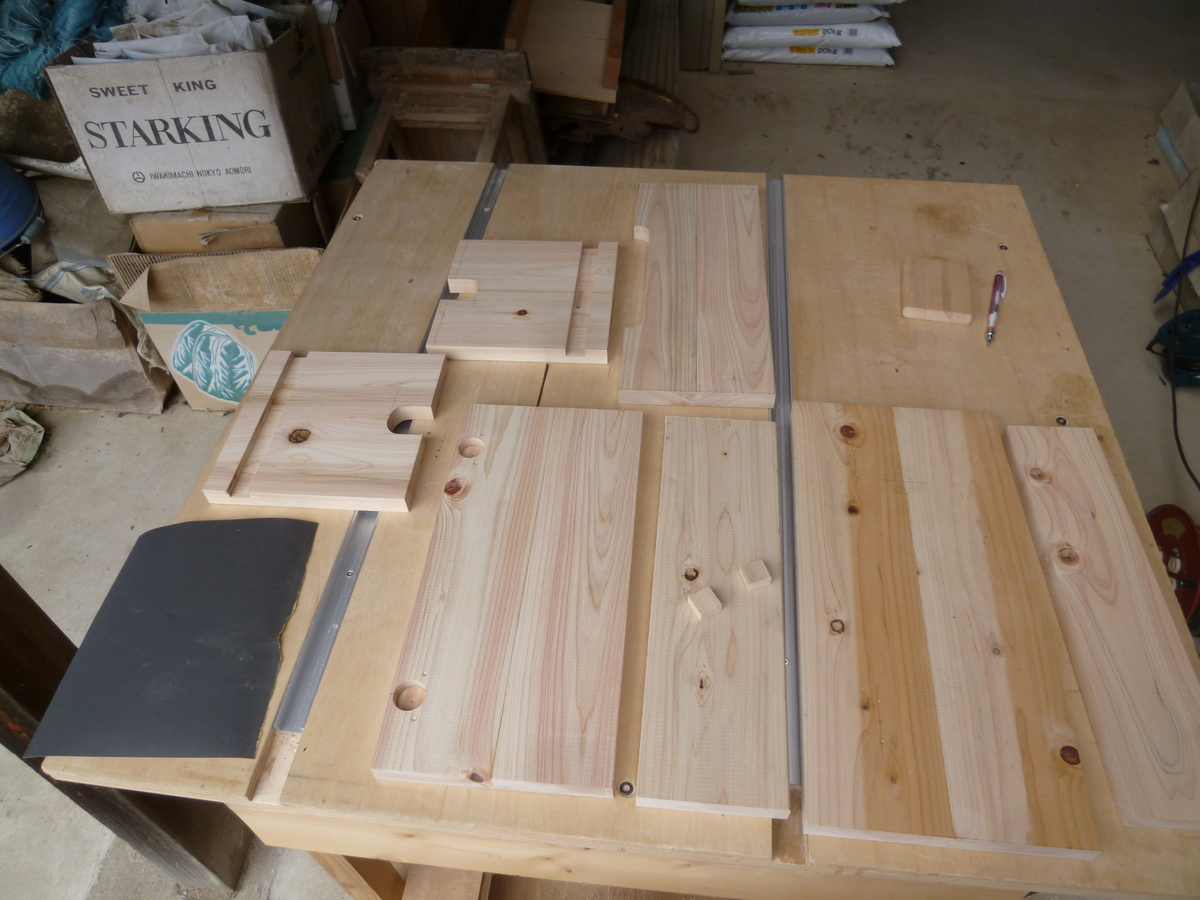

すべてのパーツがそろったところで、仮組みをして勘合具合を確かめます。

木材なので、どうしても誤差が出るため誤差にあわして修正をしておきます。





底板の向かって右側、1mmくらい大きかったのでカットして修正しました。

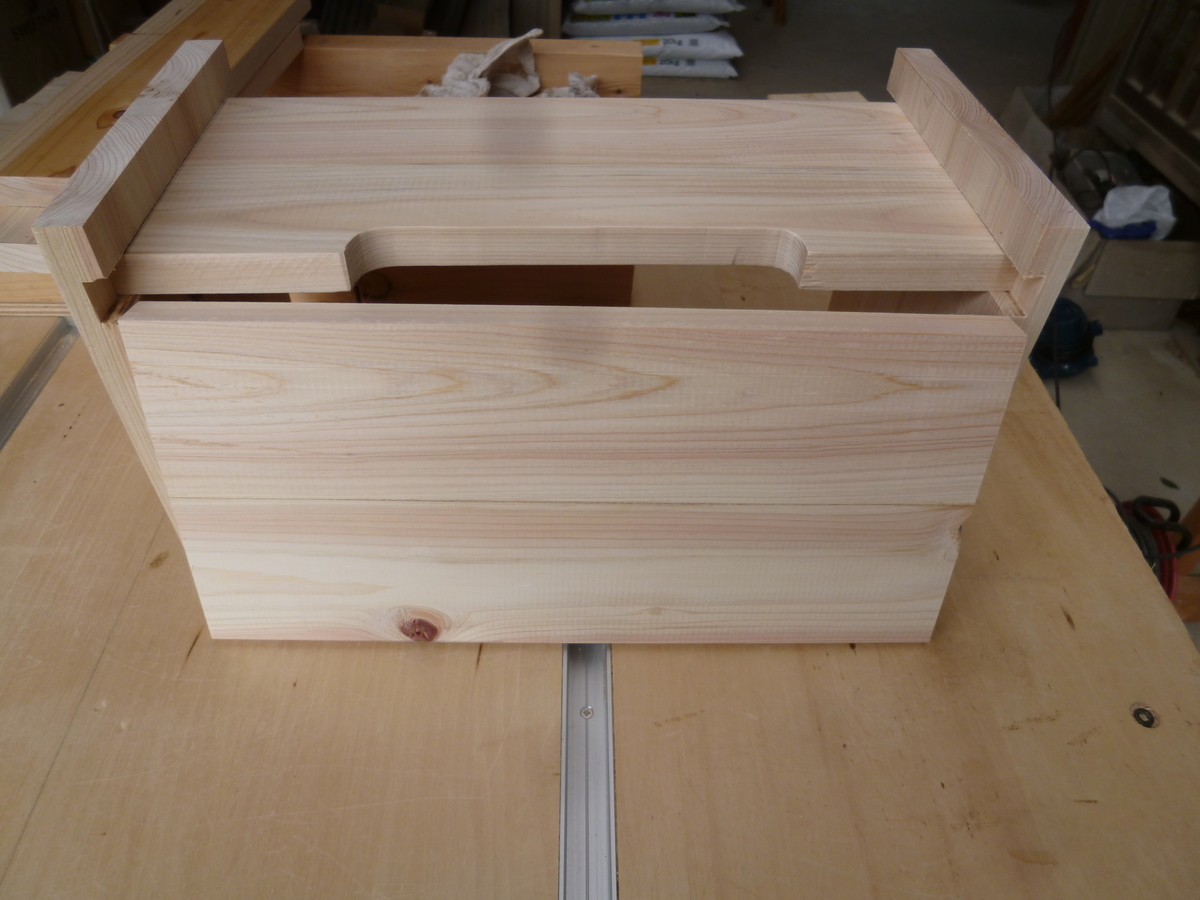

また扉の勘合具合を確かめます。



開け閉めしてスムーズになるまで、少しづつカットして調整します。

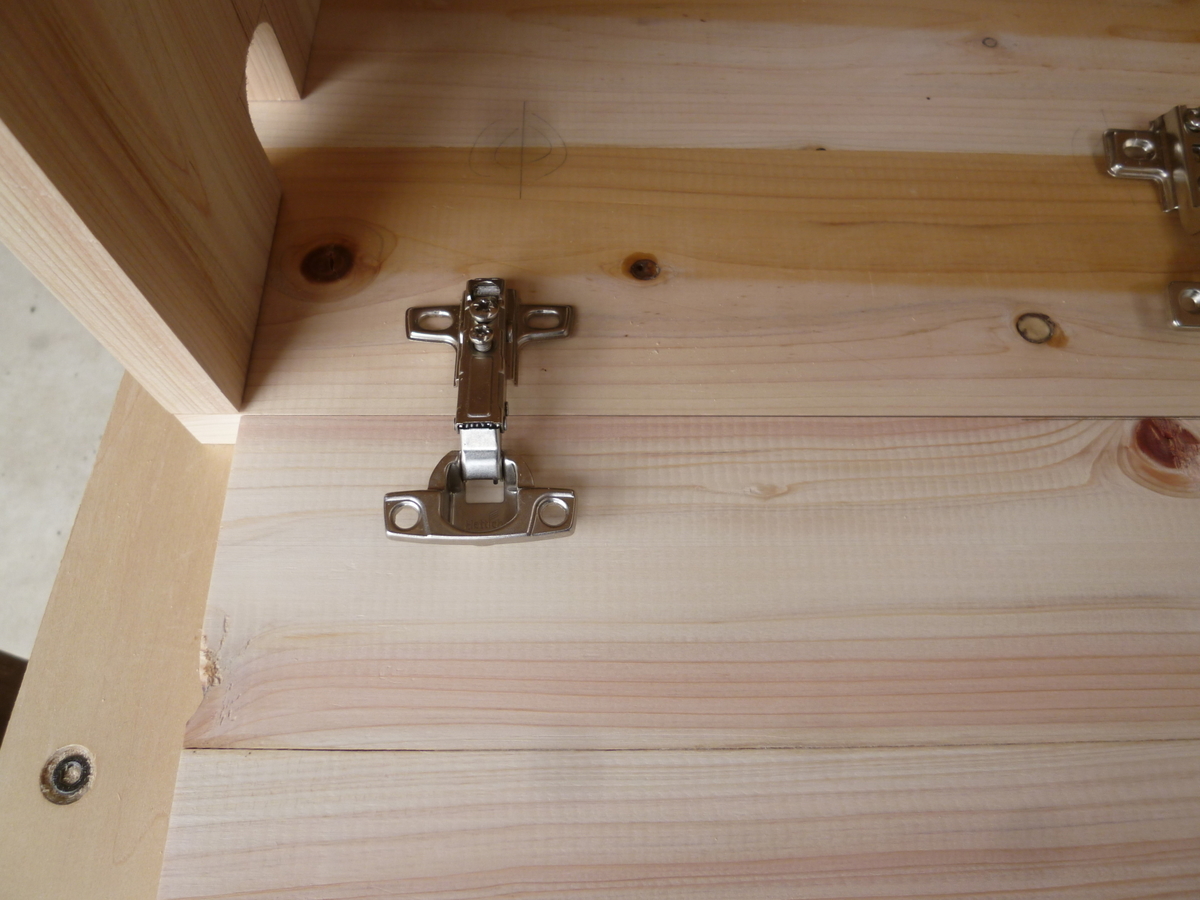

今回は、インセットキャッチありの蝶番を使いました。

そのための下穴とビスの位置決めをして置きます。

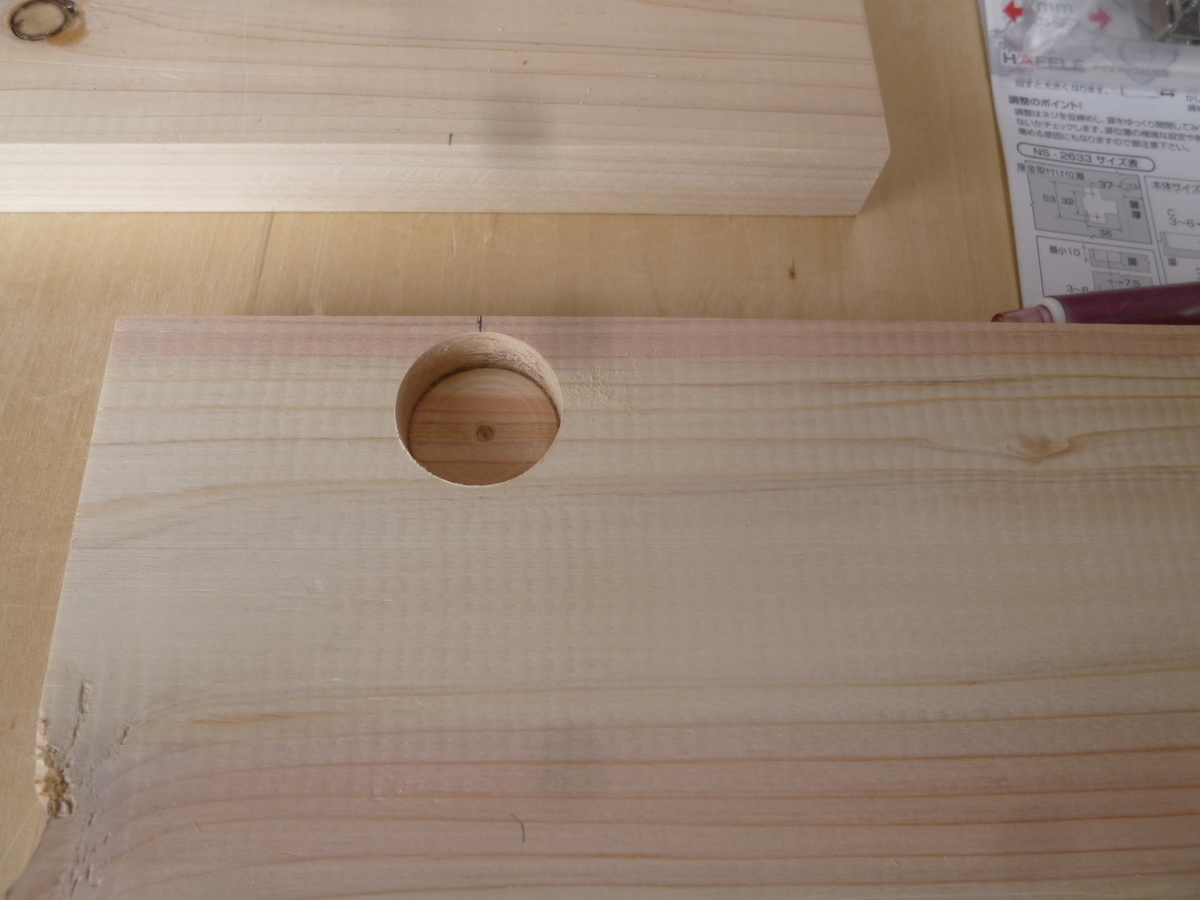

扉外側から60mm、内側に16mmのところに、26πのセンターが来るようにして、深さ10mmで穴を開けます。

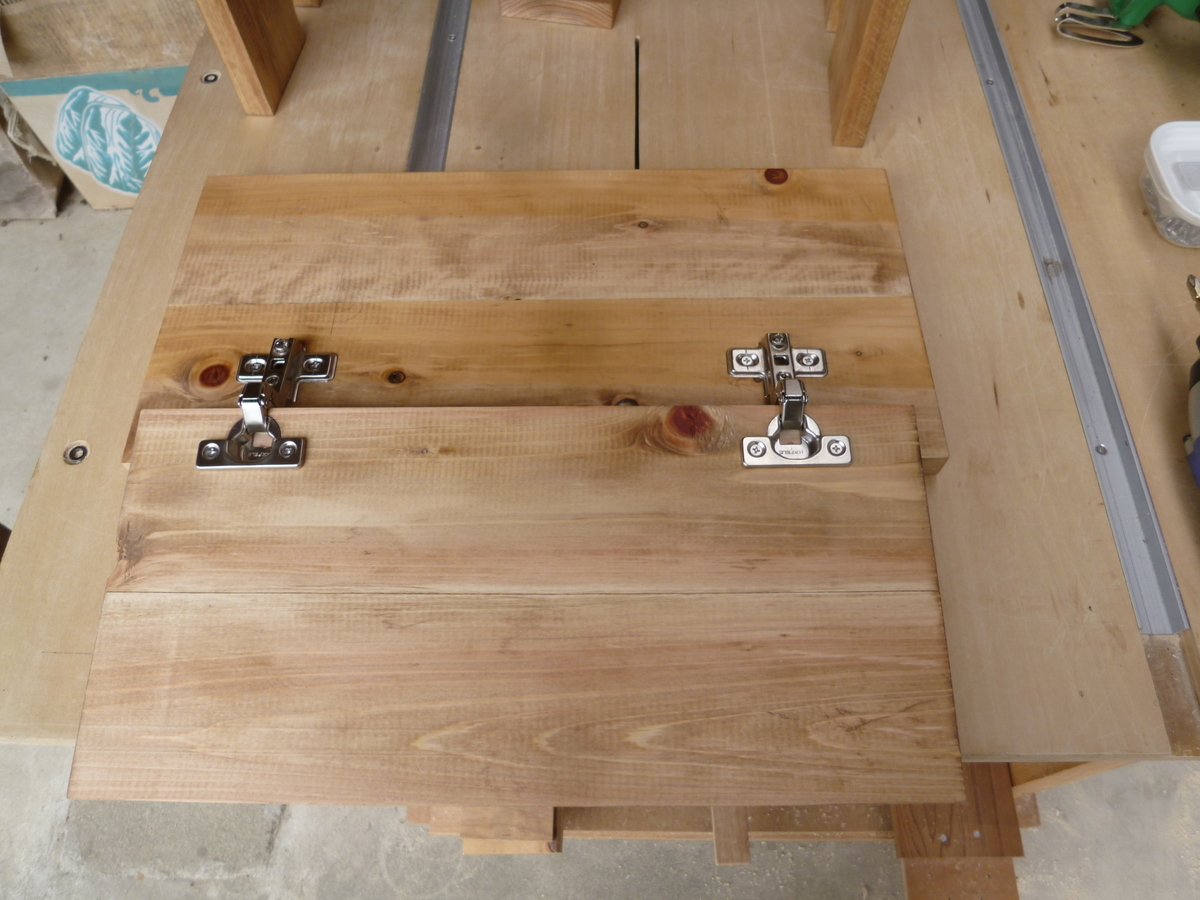

蝶番を組み入れ、ビスを止めるところをポンチで軽くマーキング。

これをすると下穴を開けても位置がずれにくいです。





再度400番のペーパーでヤスリがけして、ウエスで拭き取り。

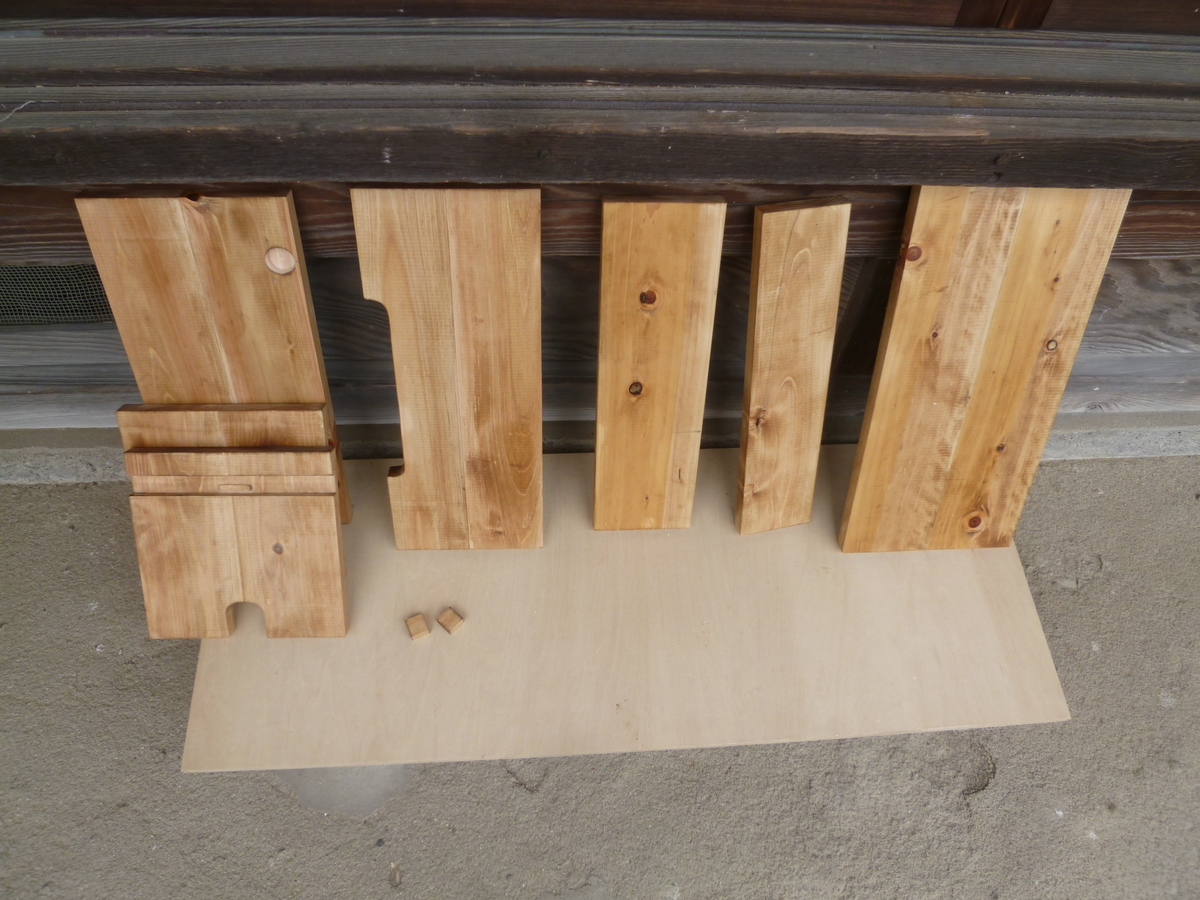

塗装します。

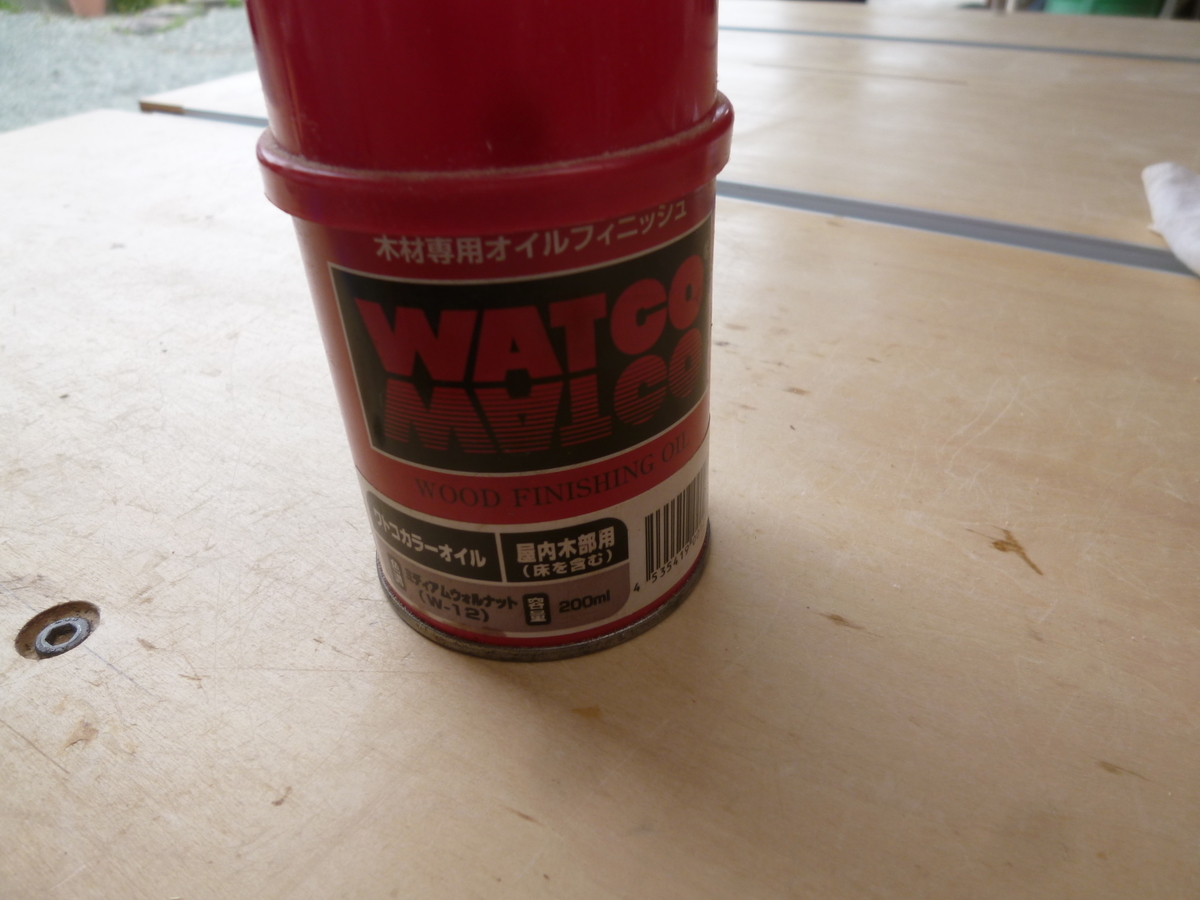

なんとなくあった在庫の塗料を使いました。





せっかちなので、ほどほどに乾いたら組み立てます。

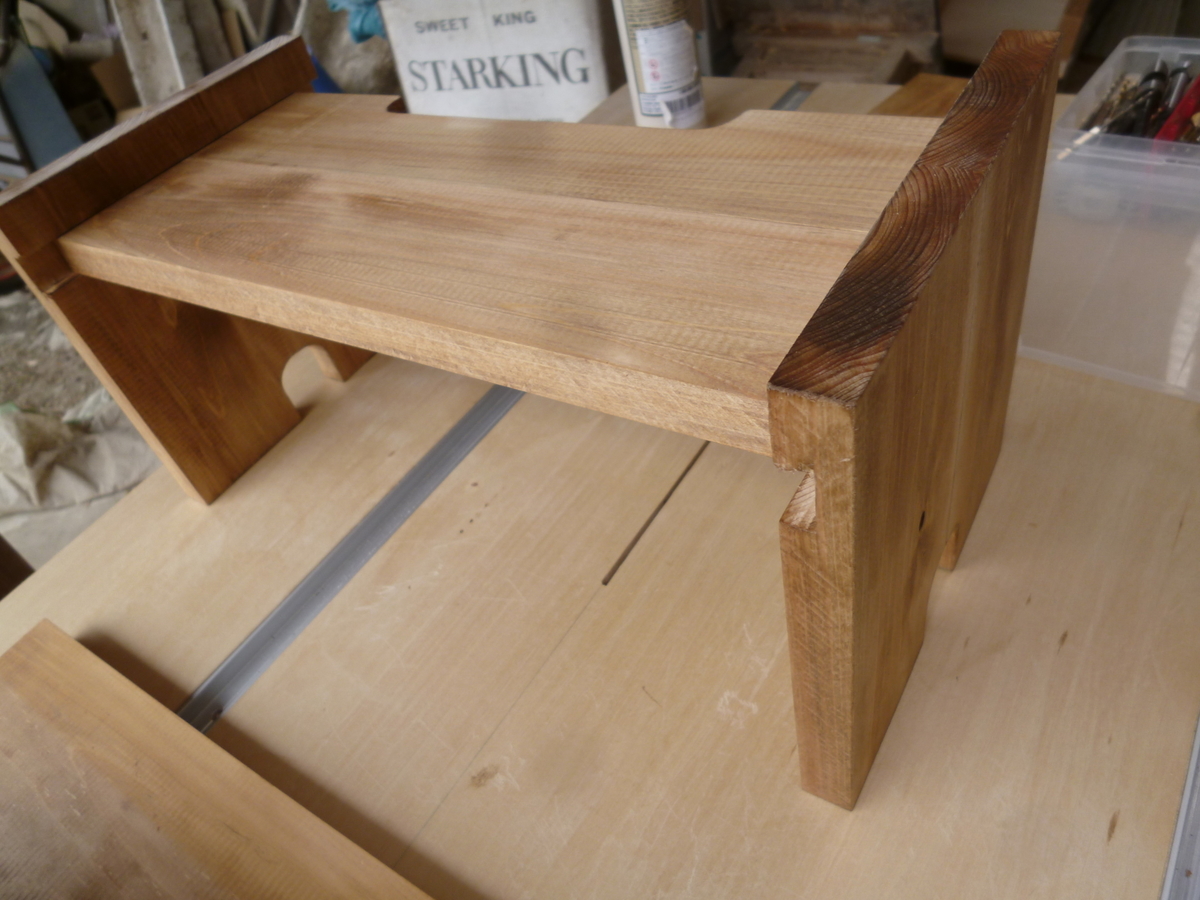

天板と側板2枚、

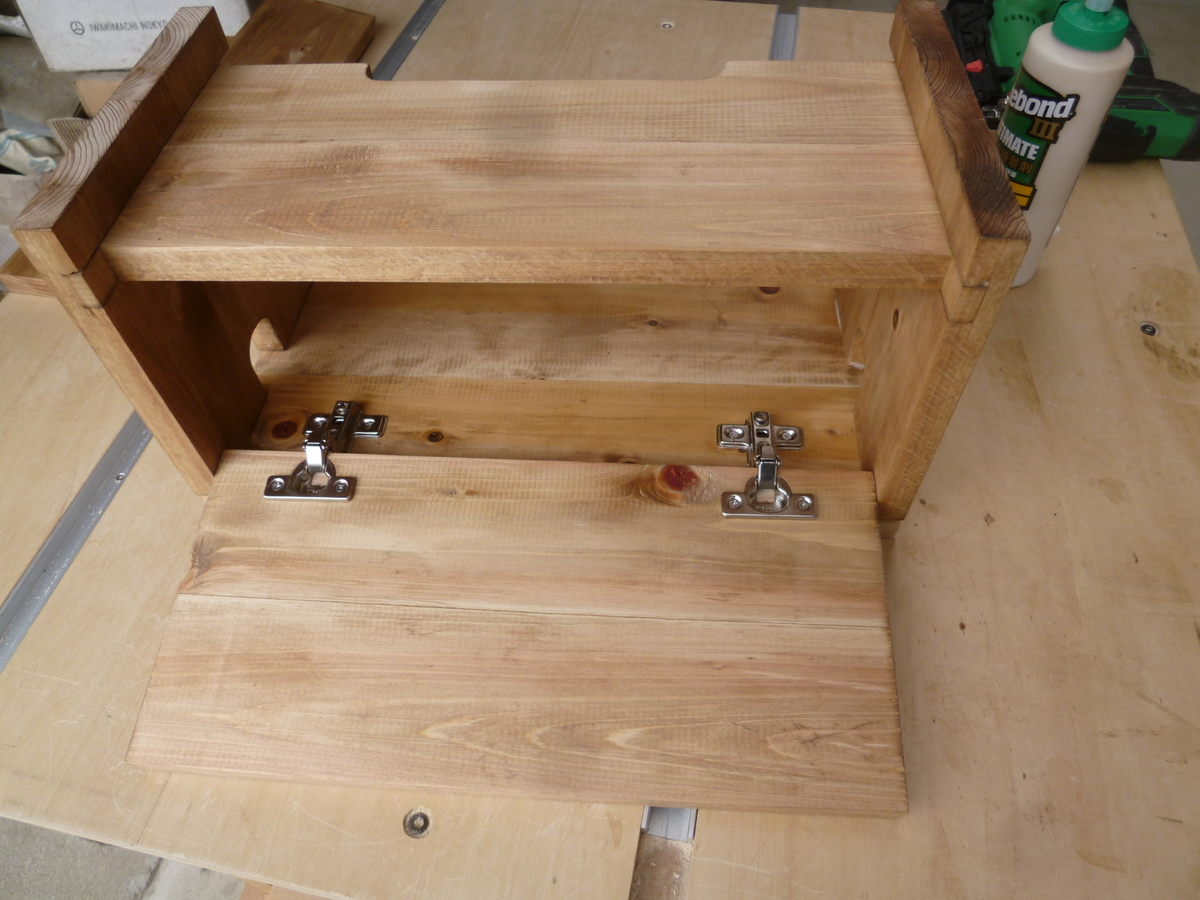

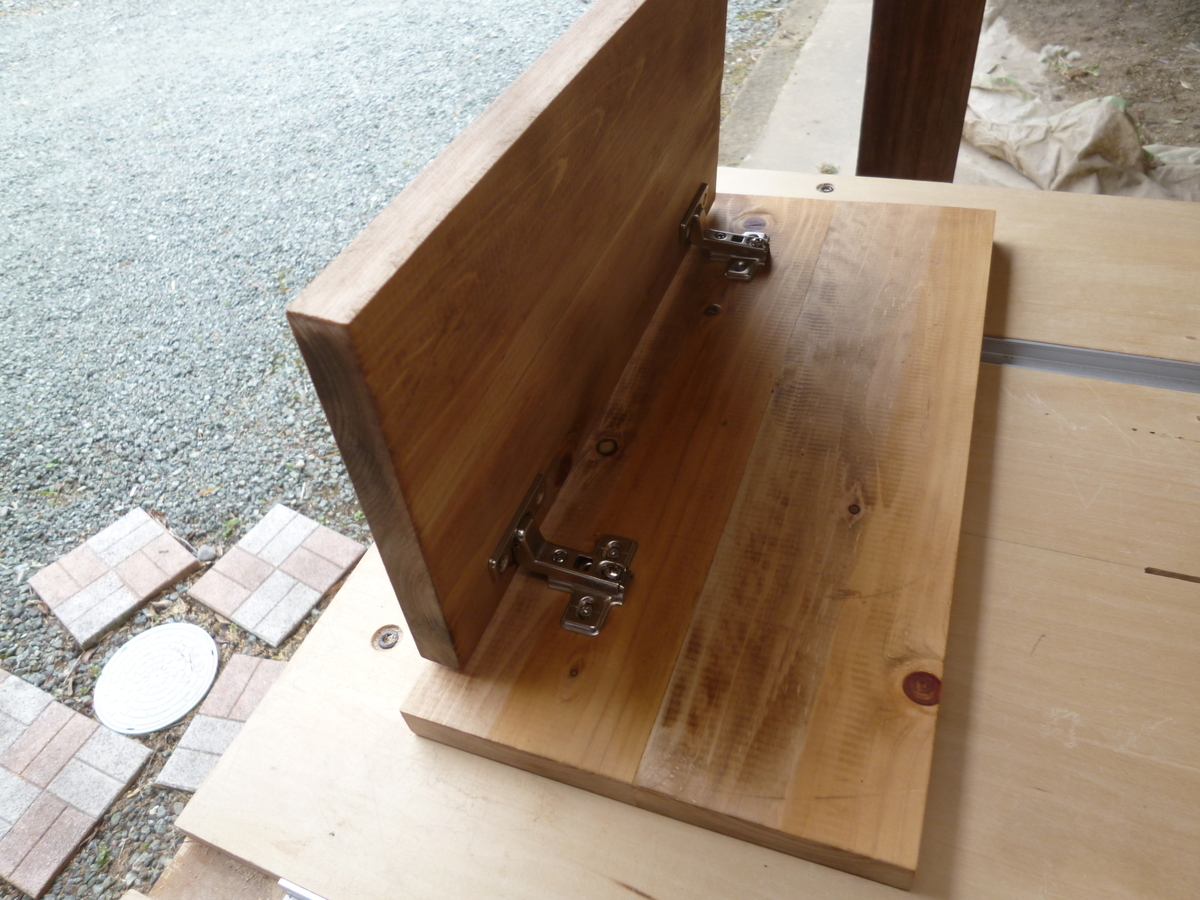

底板と扉を組み付けて、

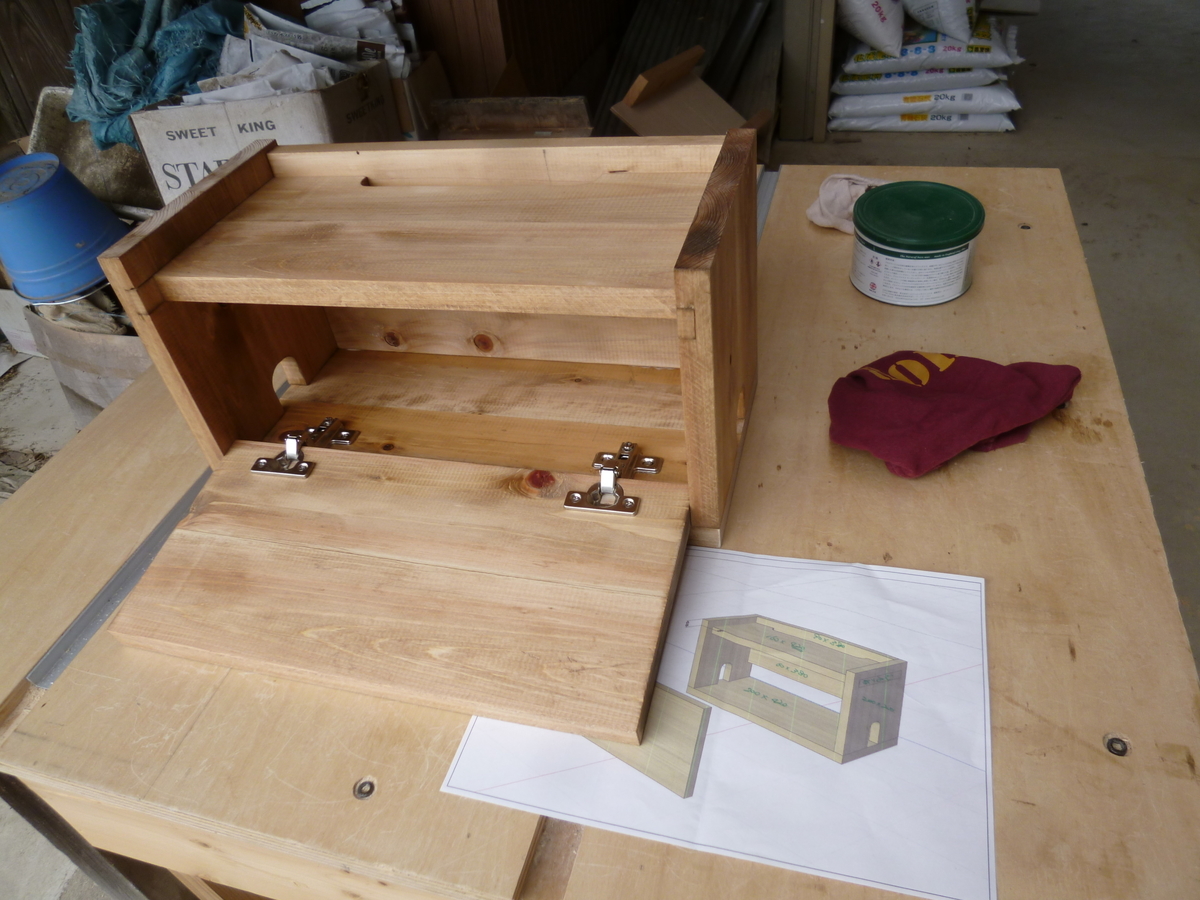

2つを組み合します。

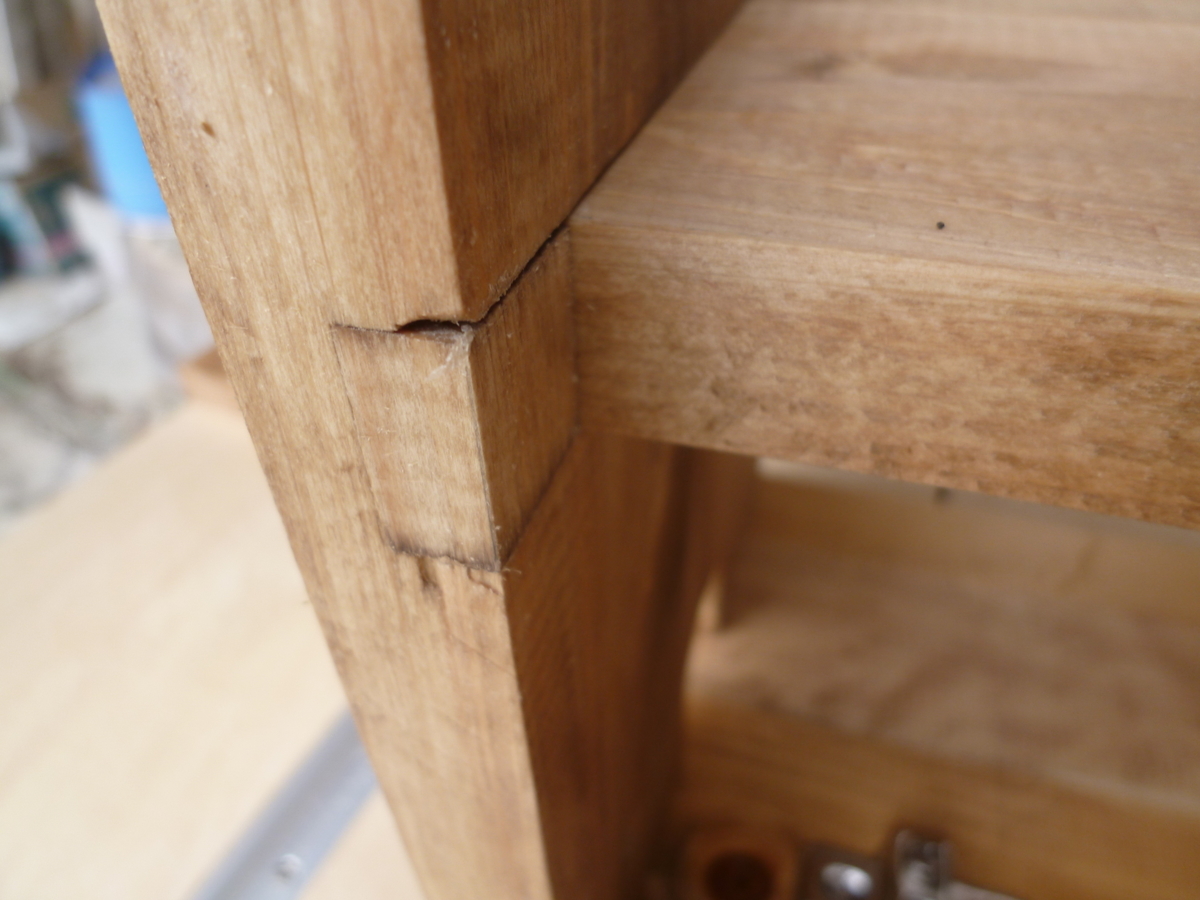

少し見っとも無いので、隙間を埋めるパーツも作っておきました。

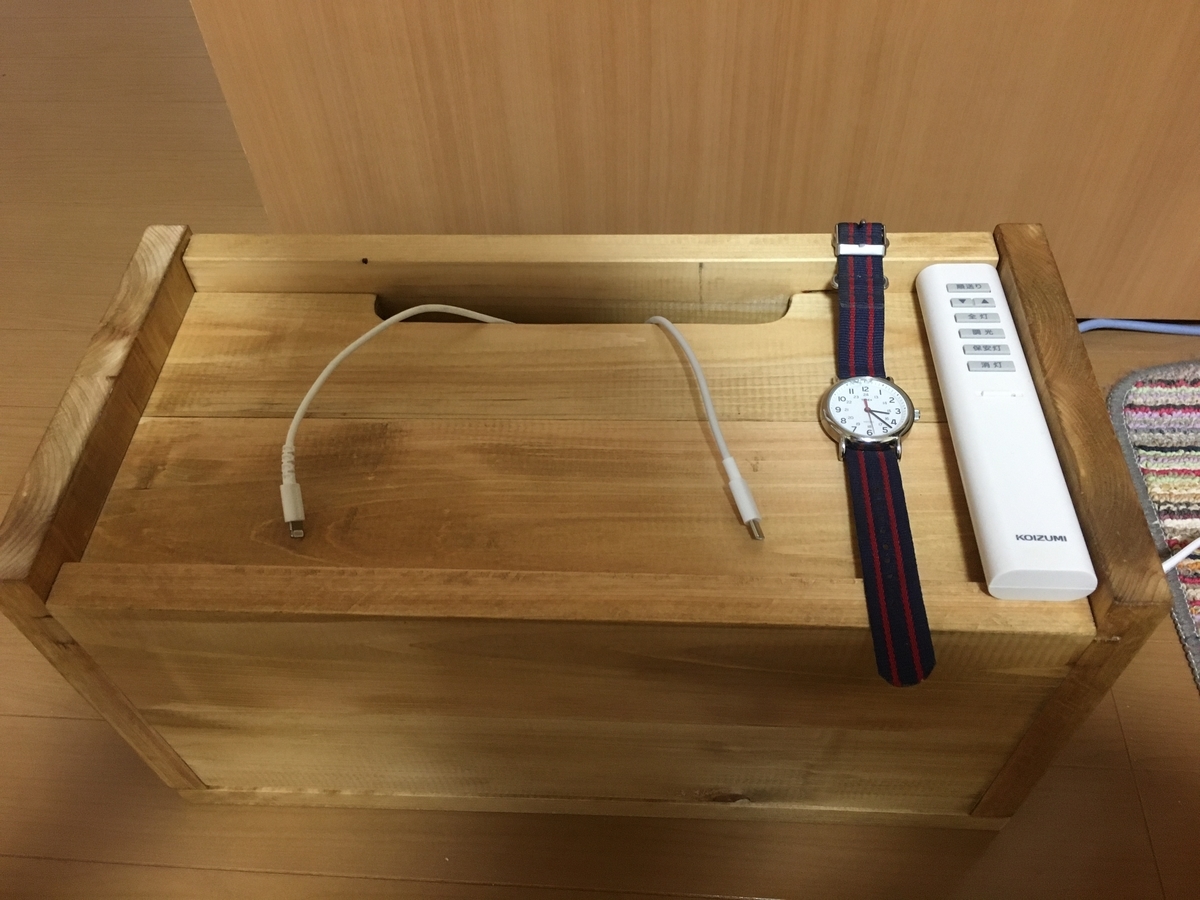

早速部屋に持ってきてセットしました。
